1.充电模块开孔尺寸

开孔尺寸：MD22010-------------308（高）?145（宽）?430（深）

MD22020--------------348（高）?145（宽）?430（深）

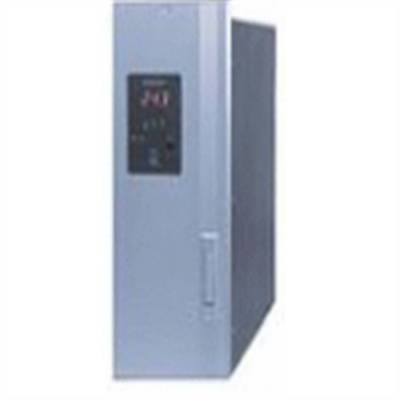

充电模块是提供电池所需电压输出的AC/DC智能高频开关变换器，其输出连接在电池母线上。其基本功能是输出稳定的直流电源。

2．充电模块主要特点和功能

1）输入过/欠压保护

模块具有输入过/欠压保护功能。当输入电压小于304±5Vac或者大于456±5Vac，模块保护，无直流输出，告警指示灯（黄色）亮。电压恢复到315±5Vac~445±10Vac之间后，模块自动恢复工作。

2）输出过压保护/欠压告警

模块具有输出过压保护欠压告警功能。当输出电压大于280±2Vdc时，模块保护，无直流输出，告警指示灯（黄色）亮。模块不能自动恢复，必须将模块断电后重新上电。

当输出电压小于186±5Vdc时，模块告警，有直流输出，告警指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。

3）短路保护

输出短路时，模块在瞬间把输出电压拉低为零，限制短路电流在限流点以下，以达到保护模块的目的。模块长期在短路状态下也不会损坏，排除故障后，可自动恢复工作。

4）过温保护

过温保护主要是保护大功率器件，在正常工作情况下，模块设计留有足够余量，在特殊环境下，模块检测散热器温度超过90℃时，自动关机保护，温度降低到80℃时，模块会自动启动。

5）输出过流保护

由于模块输出功率的限制，输出电流不能***增大。每个模块输出电流限制为额定输出电流110%，在此范围内，模块输出电流值连续可调。如果超负荷，模块会自动调低输出电压，而不会超过设定的输出限流点，以达到保护功率器件的目的，过流保护可自动恢复。

6）防倒灌功能

每台模块在输出端已加防倒灌二极管。

7）通信功能

模块可以RS485方式与上位机通信。将模块输出电压和电流、模块保护和告警信息发送给上
